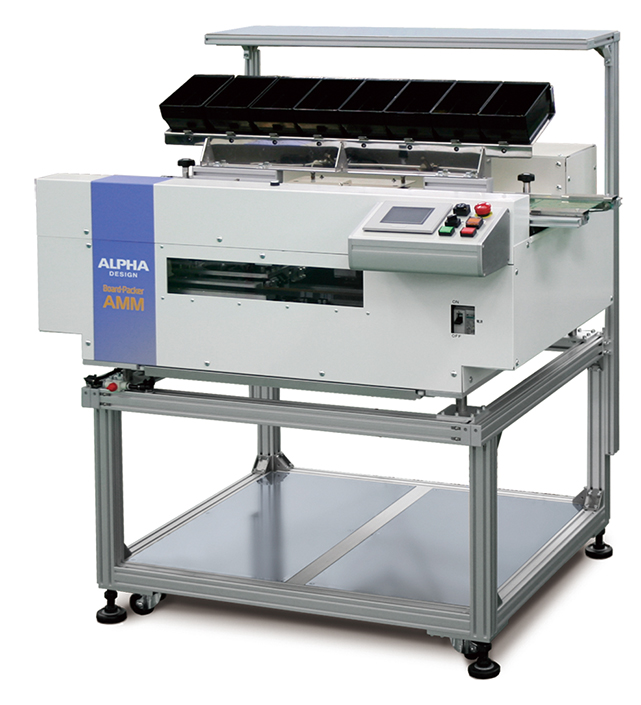

半自動挿入機 Board-Packer AMM

手挿入工程の品質向上を支援

製品概要

挿入位置の挿し間違いを防止し、挿入後のカットならびにクリンチをする半自動挿入機。
現工程での事前のリードプリカットや半田槽前の治具脱着など無くすことが可能。

製品の特長

特長その1

※音が出ますので、音量にご注意下さい。

挿入位置の挿し間違いを防止し、挿入後のカットならびにクリンチをする半自動挿入機。
現工程での事前のリードプリカットや半田槽前の治具脱着など無くすことが可能。
電子部品の未実装・誤挿入防止。

特長その2

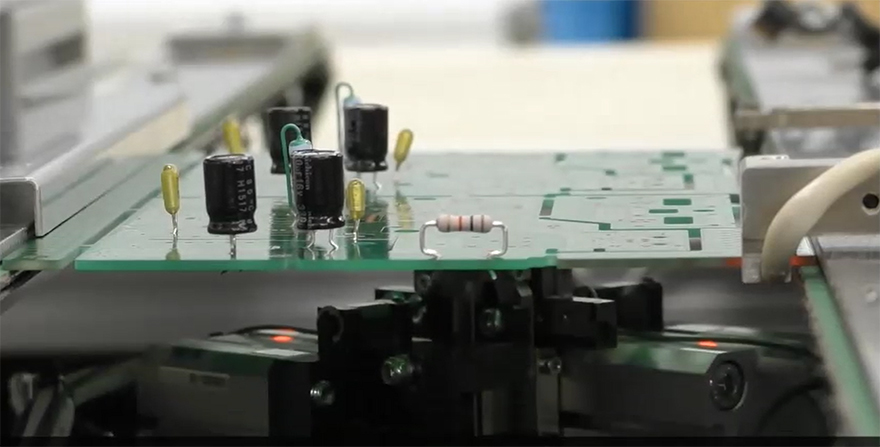

あらかじめプログラムされた挿入順序に合わせて、プリント基板裏面から挿入位置を光指示。

特長その3

挿入順序にあわせた最大8種類の部品出庫指示が可能。オプションで8種ごとの増設で最大48品種までの対応が可能。

特長その4

オプションのAMM専用架台により、ローダ&アンローダなど、前後装置とのインライン化が可能。

標準仕様

機種名 半自動部品挿入機
型式 AMM
対象基板サイズ Max. 330×250㎜
外形寸法 幅(W) 870㎜
奥行(D) 800㎜
高さ(H) 425㎜
重量 約80kg
動力源 電源 AC100V(50/60Hz) 0.6KW
ドライエア 0.5MPa 15L/min(ANR)
カット&クリンチ バリアブル カット&クリンチ
基板幅調整 手動
リード長さ カット前 30㎜ カット後 2㎜±0.5㎜
クリンチ角度 調整機構付
クリンチ方向 2方向
部品収納数 標準8品種(オプションで8品種ごとMAX48品種)
挿入プログラム本数 40点/プログラム 10種類
挿入位置指示方式 基板下面からのLED照光
その他 タッチパネル式操作盤
オプション スキャナー対応ソフト、挿入部品種数、プログラム数増加、フットスイッチ、N型クリンチ

用途事例

AMM

手挿入工程の品質向上を支援。
