基板防湿剤塗布装置 「DCF-605PU」 販売開始のお知らせ

2020.10.21 お知らせ

少ない導入費用でプリント基板の防湿剤塗布を自動化できるエントリーモデル

 アルファーデザイン株式会社(本社 / 長野県東御市、代表取締役社長 / 森澤 修二郎)は、
基板防湿剤塗布装置『DCF-605PU』を2020年10月21日より販売いたします。

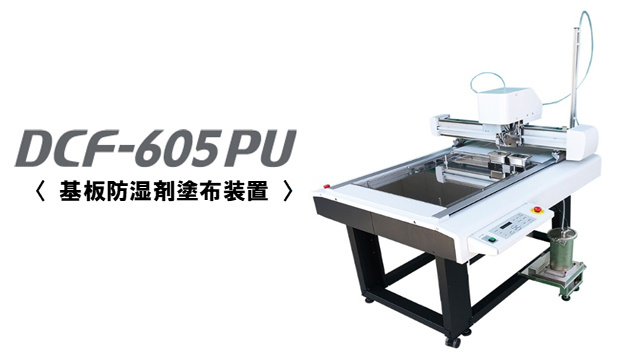

 DCF-605PUは、プリント基板の防湿・絶縁を目的とした「防湿剤」を塗布する「基板防湿剤塗布装置」です。
手作業で行っている刷毛塗りやスプレー塗布の工程を自動化し、多品種少量生産に対応できるエントリーモデルです。
プリント基板を高温、多湿、結露、塩水噴霧、腐食性ガス等から保護し、長期的に信頼性を向上させます。

 特に「NTF(Not Trouble Found:再現しない不良)」の原因の1つである「導電性ごみ・害虫ごみによるプリント基板のショート」を防止することができます。

装置の利点

1.多品種少量生産対応

①同形状基板のみでなく異形状基板も複数枚の一括塗布が可能です。
短時間で防湿剤の洗浄/交換ができるため、素早い段取り替えが可能です。

2.塗布作業の効率化

①2種ノズルの標準添付により、効率の良い塗布方法が選択可能です。
②塗布膜厚が一定しない手作業塗布と比較し、ムラのない塗布品質にて再塗布作業を低減し歩留まりが向上します。

3.納期の短縮化

①誰でも簡単に塗布経路データが作成できる、基板塗布専用アプリケーションソフト“ACRC”が標準添付されています。
②塗布経路データの保存管理にて、リピート製品の即塗布を実現します。

4.職場の安全改善

①操作用パソコンと塗布装置を隔離することができ、揮発性のある防湿剤からオペレータや周囲作業者の安全確保が図れます。
②安全性向上の他、塗布の自動化による作業者負担を軽減させるなど、労働環境の改善と働き方改革を実現させることができます。

基板塗布専用アプリケーションソフト“ACRC” ※1(標準添付)

①塗布装置で塗布したい基板(ワーク)への塗布経路の作成・編集が行えます。
②作成した塗布経路データを塗布装置に転送(出力)が行えます。
③塗布装置の状態を取得し、液残量警告、塗布圧力確認表示など、オペレータの作業支援を行います。

※1 ACRCは、Alpha Coating Route Creating の略です。

標準仕様

項目 仕 様
駆動方式 X, Y, Z, θ軸:DCサーボモータ
有効塗布範囲 520mm(X) × 450mm(Y) × 40mm(Z)
セット可能基板サイズ 50~550mm(X) × 50~450mm(Y)
Zは最大50mm(基板厚み及び塗布ノズルのクリアランスを含む)
最大速度 XY軸:300mm/sec
機械的分解能 X軸:4.3μm, Y軸:3.7μm, Z軸:7.5μm, θ軸:0.0225°
静的精度 反復精度 ±0.2mm以下(ワーク伸縮は除く)
距離精度 ±0.1mm、または移動距離の±0.2%のどちらか大きい方
原点再現性 ±0.1mm
直角精度 0.2/400mm以下
セット可能ワーク重量 最大10kg(点荷重不可)
コマンド Gコマンド
インターフェイス Ethernet / USB ※2
動作環境 使用環境 15 – 30℃ 35 – 65%(Rh) 結露しないこと
精度保証範囲 18 – 25℃ 35 – 65%(Rh) 結露しないこと
動作最高高度 2,000m
適合規格 VCCI-classA, CEマーキング, IEC62368-1, RoHS, FCC Part 15-ClassA, EAC
外形寸法 1,170㎜(W) × 1,045㎜(D) × 1,480㎜(H)  テーブル面高さ:約780mm
重量 130kg以下
タンク容量 750 ml
電源仕様/消費電力 単相 AC100V-120V/200V-240V, 50Hz/60Hz, 500W以下
エアー供給 圧力 0.5Mpa 流量 5L/min以上 (ドライエアーであること)

※2 USBはFWのアップデートの際にのみ使用します。
